Mond in 3-D (Programm-Anleitung)
Mit Hilfe der Software von Wolfgang Planding
kann jeder sich seine eigenen 3-D Mondbilder erstellen. Das Programm kann
hier geladen werden:
http://www.astrode.de/soft3d.ZIP
Im Programmpaket sind 2 Versionen enthalten.
Mond_3D_800.exe benötigt als Eingabe RAW-Bilder mit konstant 800 Pixeln Breite,
die Höhe kann variabel eingestellt werden. Mond_3D_1000.exe arbeitet
analog mit 1000-Pixel-Bildern.
Zudem gibt es ein Beispielbild im RAW-Format mit 800 Pixeln Breite.
Nach dem Start des Programms sind in der unteren Zeile die
Rechenparameter einzugeben. Ein Versatz von 0.2 bis 0.4 ist für die
Generierung des linken Bildes gut geeignet.
Für das rechte Bild liefern meist Werte zwischen 0,5 bis 0,8 gute Ergebnisse.
Mit dem Parameter ´Höhe´ wird die Steilheit der Berge bestimmt. Eingaben zwischen
10 und 20 sind oft passend.
Meistens erhält man nicht auf Anhieb befriedigende Resultate
sondern muss mehrere Werte-Kombinationen ausprobieren.
Als nächstes wird das RAW-Bild Geladen. Es muss eine konstante Breite von
800 (bzw.1000) Pixeln besitzen. Die Höhe kann vorab eingestellt werden.
Das Bild sollte so gedreht sein, dass das Licht von unten kommt und
die Schatten nach oben geworfen werden.
Mit dem Öffnen beginnt das Programm zu rechnen.
Leider ist momentan kein Speichern des Bildes möglich.
Es kann jedoch mit der Tastenkombination ´Alt´ und ´Druck´ kopiert und mit
der Tastenkombination ´STRG´ und ´V´ in den meisten Grafikprogrammen ausgegeben werden.

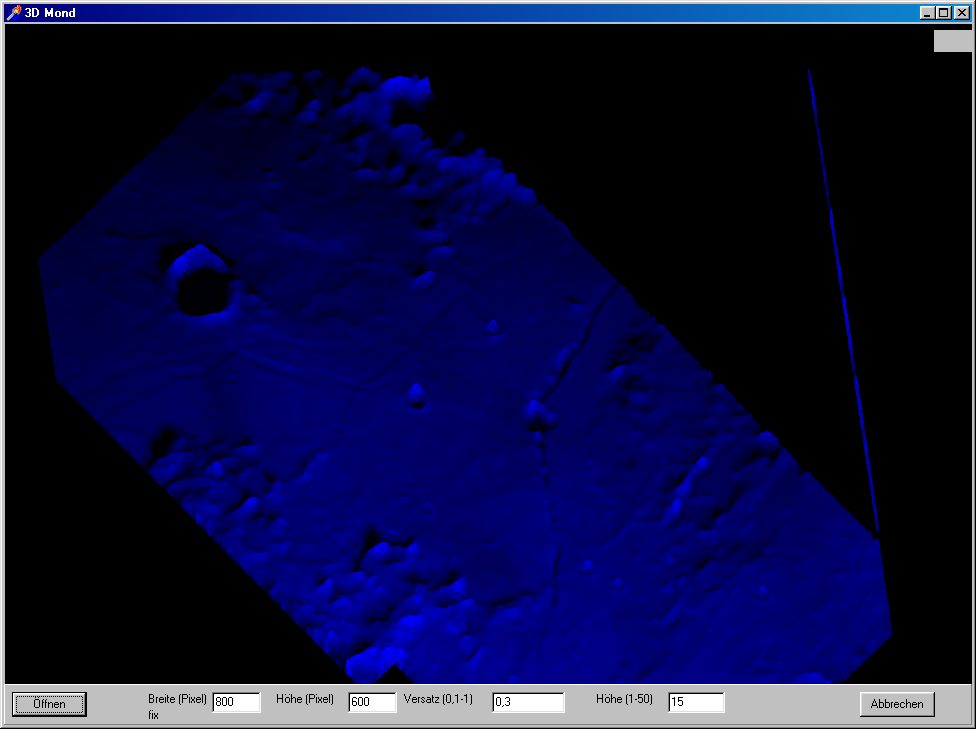

Das Bild enthält nur einen Blaukanal und muss noch in ein Schwarzweissbild umgewandelt werden.
Dies geht am besten durch Trennen der Kanäle in RGB-Farben. Das Rot- und das Grünbild
können gelöscht werden.

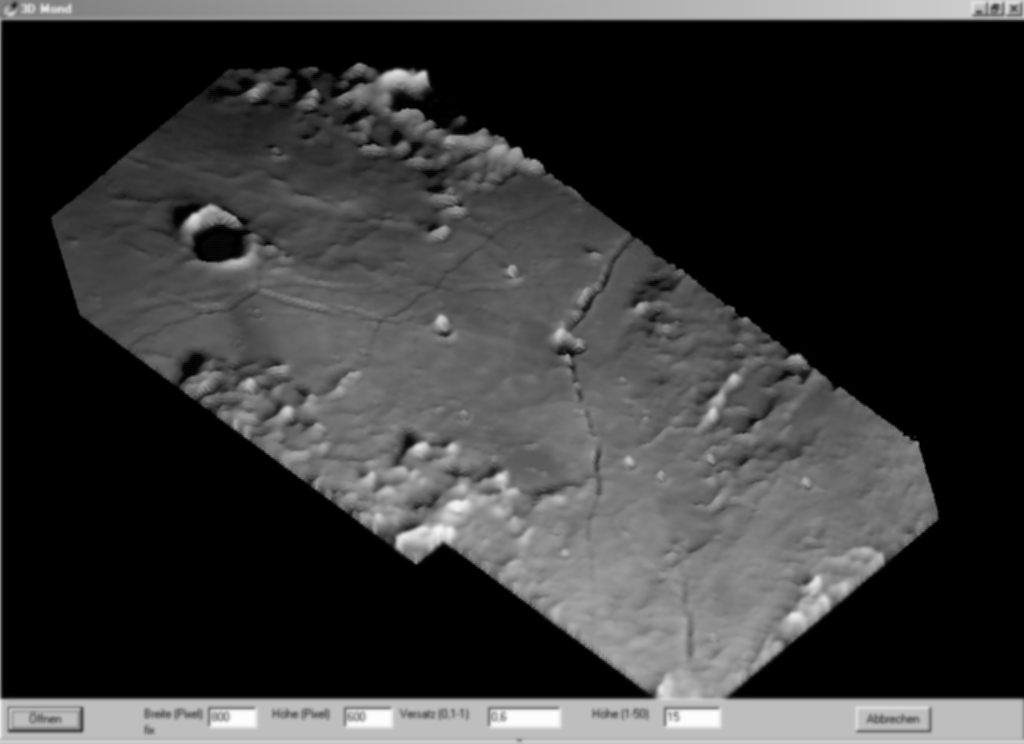

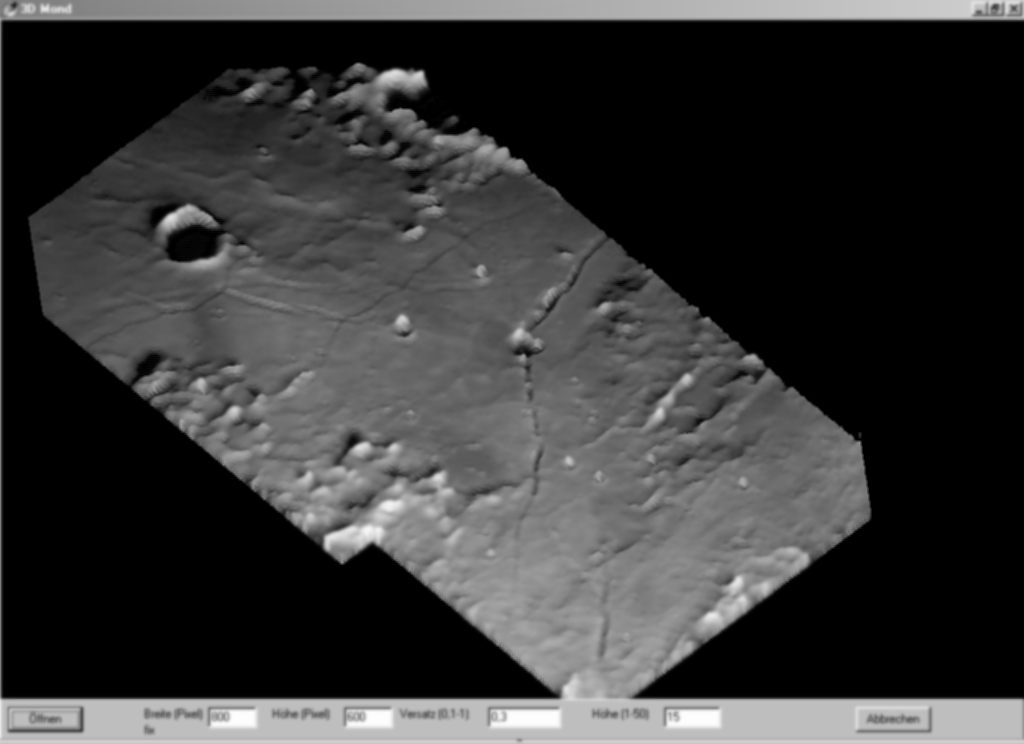

Oft ist es empfehlenswert das Bild auf der Y-Achse zu stauchen
und etwas weichzuzeichnen. Unten sind das bearbeitete linke und rechte Bild zu sehen.

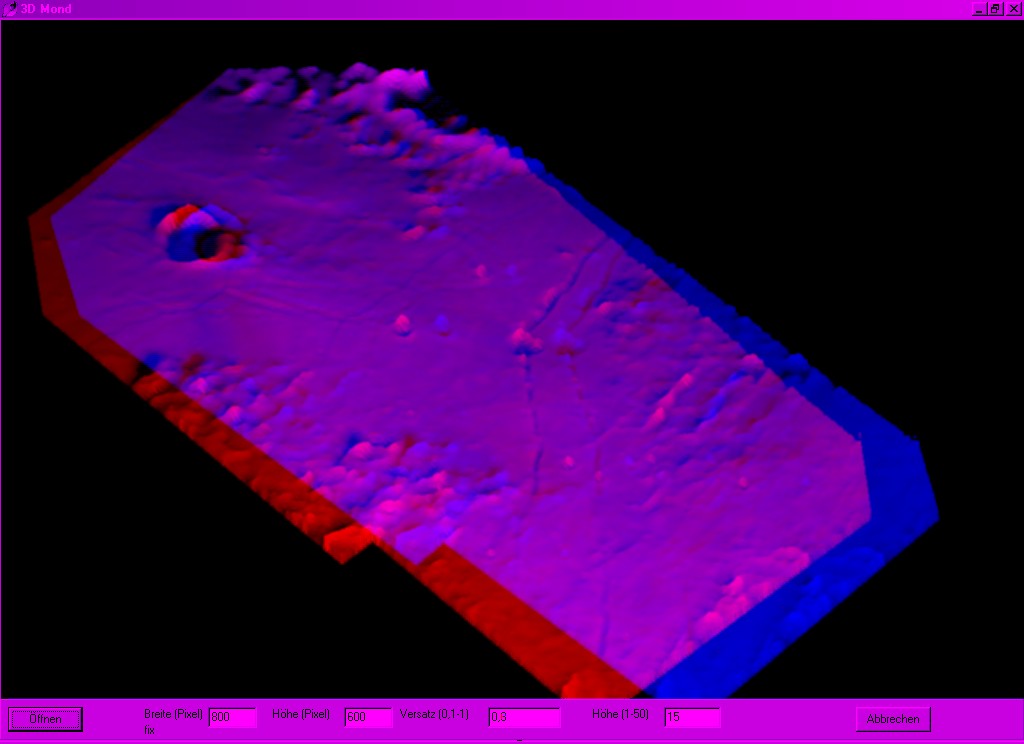

Die beiden Aufnahmen kann man jetzt mit einem Grafikprogramm zusammenfügen.
Dies geschieht mit der Funktion ´RGB-Kanäle kombinieren´
Rot ist das linke und Grün das rechte Bild. Als Blau-Kanal wird ein leeres Bild verwendet.
Manchmal ist es sinnvoll, statt des Grünkanals den Blaukanal zu verwenden. Einige 3-D-Brillen
liefern dann bessere Ergebnisse.
Alle Bilder können durch Anklicken vergrößert werden.
Man kann zur Überlagerung auch die Software 3D FotoStudio
verwenden. Sie produziert in der unlizensierten Version allerdings nur stark verkleinerte Bilder.
